ミクロ構造
& 機械的特性

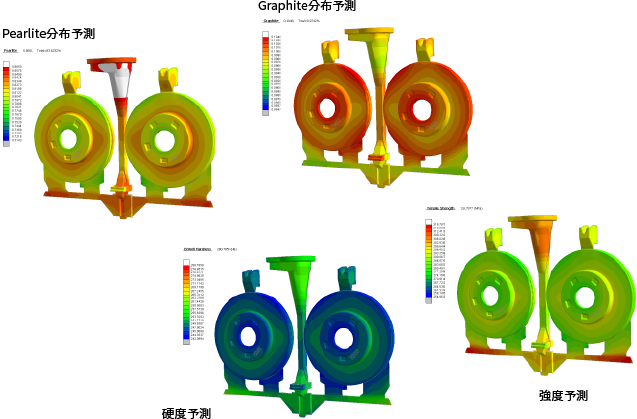

鋳造による製品生産時、ひけ巣欠陥または湯回り不良のように、注入と凝固中に発生する欠陥以外にも、凝固完了後製品内組織及び機械的特性も重要です。 AnyCastingのCast Iron機能は、球状黒鉛鋳鉄、ねずみ鋳鉄に対して当該合金の化学組成を入力し、相分率および機械的特性を予測します。 鋳鉄を計算する時には、固相変態温度以降まで計算され、基地組織の相分率と黒鉛核生成のより正確な結果を予測することができます。
- 化学組成入力による熱物性計算
- 温度依存データの算出による解析精度向上
| 結果 | 単位 | 球状黒鉛鋳鉄 | ねずみ鋳鉄 | |
|---|---|---|---|---|
| 1 | Graphite | Volume Fraction | o | o |
| 2 | Carbide | Volume Fraction | o | o |
| 3 | Ferrite | Volume Fraction | o | o |
| 4 | Pearlite | Volume Fraction | o | o |
| 5 | Brinell Hardness | HB | o | o |
| 6 | Tensile Strength | MPa | o | o |
| 7 | Yield Strenght | MPa | o | x |
| 8 | Elongation | % | o | x |
| 9 | Nodule Count | Nodule Count per Unit Area (1/mm2) | o | x |
| 10 | Cell Count | Cell Count per Unit Area (1/mm2) | x | o |
